Cos'è il 555 Timer?

Il NE555 è uno degli integrati più venduti nella storia dell'elettronica. Inventato nel 1972, è ancora oggi usato in migliaia di progetti. È un circuito versatile che può generare impulsi, onde quadre, ritardi e oscillazioni.

Ha solo 8 pin e funziona con alimentazione da 4.5V a 16V, il che lo rende perfetto per progetti con Arduino, batterie e alimentatori standard.

Piedinatura (Pinout)

Pin Nome Funzione
1 GND Massa
2 TRIGGER Avvia il ciclo (attivo basso)
3 OUTPUT Uscita (0V o Vcc)
4 RESET Reset (attivo basso, collegare a Vcc se non usato)
5 CONTROL Tensione di controllo (mettere condensatore 10nF a GND)
6 THRESHOLD Soglia superiore (2/3 Vcc)
7 DISCHARGE Scarica del condensatore
8 Vcc Alimentazione (4.5V - 16V)

Modo Astabile (Oscillatore)

In modo astabile, il 555 oscilla continuamente generando un'onda quadra. Non serve nessun trigger esterno: parte da solo all'accensione.

f = 1.44 / ((R1 + 2×R2) × C)

Il duty cycle dipende dal rapporto tra R1 e R2:

Duty = (R1 + R2) / (R1 + 2×R2) × 100%

Esempio: LED lampeggiante a 1Hz

  1. Vogliamo f = 1Hz
  2. Scegliamo C = 10μF e R2 = 68kΩ
  3. R1 = 1.44/(f×C) − 2×R2 = 1.44/(1×0.00001) − 136000 = 144000 − 136000 = 8kΩ
  4. Usiamo R1 = 10kΩ (valore standard) → f ≈ 0.95Hz ✅
🕐 Prova il Calcolatore 555 Timer →

Modo Monostabile (One-Shot)

In modo monostabile, il 555 genera un singolo impulso di durata precisa quando riceve un trigger. Perfetto per ritardi, temporizzatori e anti-rimbalzo.

T = 1.1 × R × C

Esempio: Ritardo di 5 secondi

  1. Vogliamo T = 5s
  2. Scegliamo C = 47μF
  3. R = T / (1.1 × C) = 5 / (1.1 × 0.000047) = 96.7kΩ
  4. Usiamo R = 100kΩ → T ≈ 5.17s ✅

5 Errori da Evitare

  1. Dimenticare il condensatore sul pin 5 — Metti sempre un condensatore da 10nF-100nF tra pin 5 e GND per stabilità.
  2. Non collegare il pin 4 (RESET) — Se lo lasci flottante, il 555 si resetta casualmente. Collegalo a Vcc!
  3. Condensatori elettrolitici di bassa qualità — Causano imprecisioni nella temporizzazione. Usa condensatori con tolleranza ≤10%.
  4. Carico troppo pesante sull'uscita — Il 555 può dare max 200mA. Per carichi maggiori, usa un transistor o un MOSFET.
  5. Alimentazione non filtrata — Metti un condensatore da 100nF vicino ai pin 1 e 8 per filtrare i disturbi.
💡 Consiglio: Per frequenze precise sopra i 100kHz, considera il CMOS version 7555 (TLC555) che è più veloce e consuma meno corrente.

TLC555 — La versione CMOS del 555

Il TLC555 (Texas Instruments) è la versione CMOS del classico NE555. Vantaggi: consumo 1000× inferiore, funziona fino a 2MHz e da 2V a 15V. Pin compatibile al 100% con il NE555.

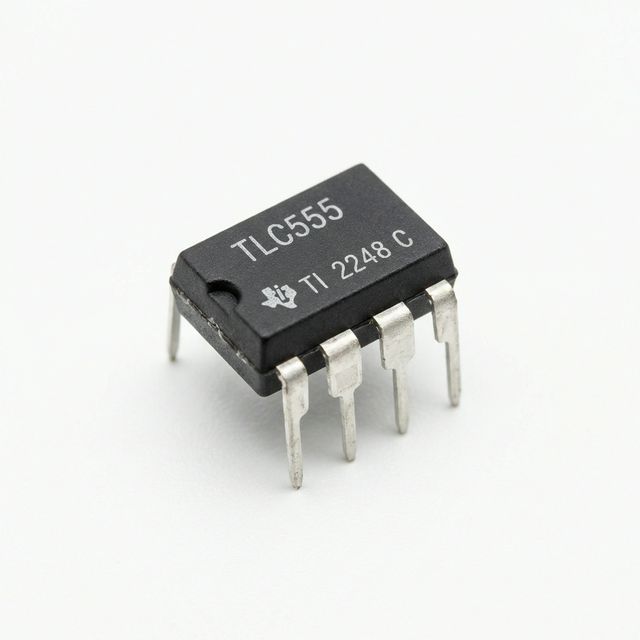

Chip TLC555 CMOS DIP-8 di Texas Instruments

Chip TLC555 (DIP-8)

Diagramma pinout NE555 TLC555 DIP-8 con tutti gli 8 pin

Pinout NE555 / TLC555
